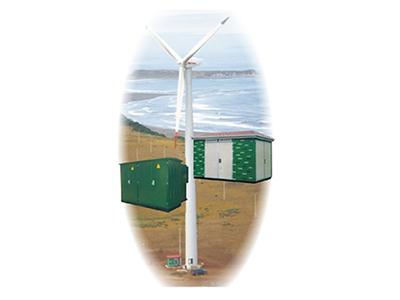

محطات مدمجة لمزرعة الرياح YB-12/24/40.5-0.69
| البند |
وحدة HV |
المحول |
وحدة LV |
| الفلطية المقدرة (kV) |
400,630,1250 |
10(11)/12, 35/40.5 |
690 |
| التيار المقدر (A) |
|
|
50~4000 |
| القدرة المقدرة (kV/A) |
|
30~2500 |
|
| تيار تحمل الزمن القصير المقدر (kA) |
12.5(2s or 4s), 16(2s or 4s), 20(2s or 4s) |
|
|
| تيار التحمل الذروي المقدر (kA) |
31.5,40,50 |
|
|
محطات مدمجة لمزرعة الرياح YB-12/24/40.5-0.69

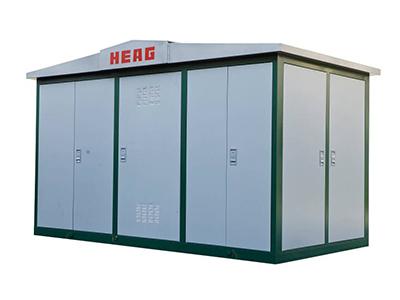

محطات مدمجة من النوع الأوروبي YB-12/24
| البند |
وحدة HV |
المحول |
وحدة LV |
| الفلطية المقدرة (kV) |
12 |
12/0.4 |
0.4 |
| التيار المقدر (A) |
630 |
|
100-2500 |
| القدرة المقدرة (kV/A) |
|
30~1600 |
|
| تيار تحمل الزمن القصير المقدر (kA) |
20/3 |
|
|
| تيار التحمل الذروي المقدر (kA) |
50 |
|
30/1 |
محطات مدمجة من النوع الأوروبي YB-12/24

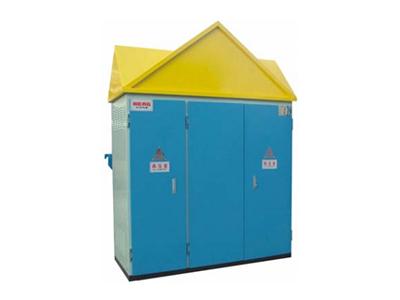

محطة ثانوية صندوقية من النوع الأمريكي YB-12/24
| البند |
LBS |
| الفلطية المقدرة (kV) |
12 |
| التيار المقدر (A) |
315, 630 |
| جهد الصمود النبضي (kV) |
75 |
| تيار تحمل الزمن القصير المقدر (kA/s) |
12.5/2,16/4 |
| تيار التحمل الذروي المقدر (kA) |
31.5,40 |
محطة ثانوية صندوقية من النوع الأمريكي YB-12/24

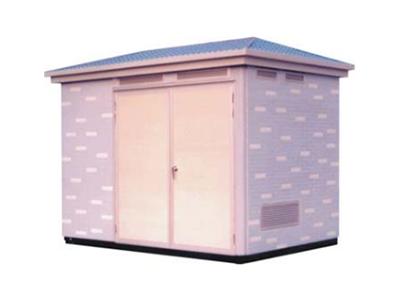

المحطات الفرعية المدمجة المركبة ZBW-40.5
1. الارتفاع: 1000m
2. درجة الحرارة المحيطة: -25 ~+40
3. سرعة الرياح: 34m/s (ضغط الرياح: 700Pa)
4. سماكة الثلج: 20mm
5. الرطوبة النسبية: المتوسط اليومي 95%، المتوسط الشهري 90%
6. بدون النبضة والاهتزاز بشكل شديد
7. المناطق غير قابلة للاحتراق، الانفجار، وبدون التلوث والكيماويات
المحطات الفرعية المدمجة المركبة ZBW-40.5

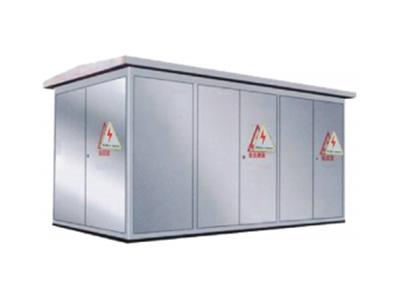

محطة الكهرباء الفرعية المدمجة الذكية YBZ-12
| البند |
وحدة HV |
المحول |
وحدة LV |
| الفلطية المقدرة (kV) |
12 |
11/0.4 |
0.4 |
| التيار المقدر (A) |
630 |
|
144~2309 |
| القدرة المقدرة (kV/A) |
|
100~1600 |
|
| تيار تحمل الزمن القصير المقدر (kA/s) |
20~31.5(CB) |
|
30/1 |
| تيار التحمل الذروي المقدر (kA) |
50~80(CB) |
|
63 |
محطة الكهرباء الفرعية المدمجة الذكية YBZ-12

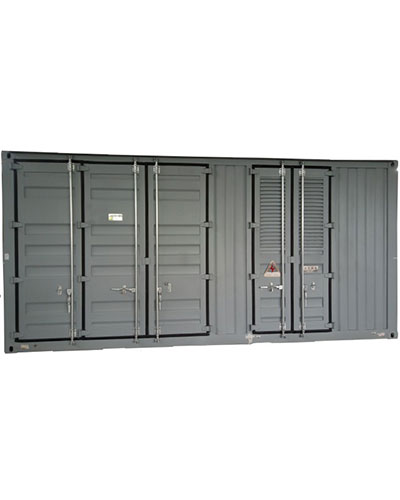

المحطات الفرعية المدمجة للسكك الحديدية BTZH1-12
| البند |
وحدة HV |
المحول |
وحدة LV |
| الفلطية المقدرة (kV) |
12 |
|
0.4 |
| التيار المقدر (A) |
630(200) |
|
|
| التردد المقدر (Hz) |
50 |
50 |
50 |
| تيار تحمل الزمن القصير المقدر (kA/s) |
20/3 |
|
|
| تيار التحمل الذروي المقدر (kA) |
50 |
|
|
المحطات الفرعية المدمجة للسكك الحديدية BTZH1-12
المحطة المحكمة تحت الأرض هي نوع من المحطات المحكمة، بحيث قد تتكون تحت الأرض بشكل جزئي أو كامل. وقوعها تحت الأرض يقلل من الضوضاء والأشعاع الكهرومغناطيسي. وكنتيجة لذلك، فإن هذه المحطة مناسبة للمدن ذات الكثافة السكانية الكبيرة.
